試驗溫濕度
金屬腐蝕的臨界相對濕度大約為70%。當(dāng)相對濕度達(dá)到或超過這個臨界濕度時，鹽將潮解而形成導(dǎo)電性能良好的電解液。當(dāng)相對濕度降低，鹽溶液濃度將增加直至析出結(jié)晶鹽，腐蝕速度相應(yīng)降低。溫度升高，分子運(yùn)動加劇，高鹽霧腐蝕速度越快。國際電工委員會指出：溫度每升高10℃，腐蝕速度提高2～3倍，電解質(zhì)的導(dǎo)電率增加10～20%。對于中性鹽霧試驗，一般認(rèn)為試驗溫度選在35℃較為恰當(dāng)。
溶液的濃度
濃度在5%以下時，鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加;當(dāng)濃度大于5%時，這些金屬的腐蝕速度卻隨著濃度的增加而下降。這是因為，在低濃度范圍內(nèi)，氧含量隨鹽濃度的增加而增加;當(dāng)鹽濃度增加到5%時，氧含量達(dá)到相對的飽和，如果鹽濃度繼續(xù)增加，氧含量則相應(yīng)下降。氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。對于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。
樣品的放置角度
鹽霧的沉降方向是接近垂直方向的，樣品水平放置時，它的投影面積最大，樣品表面承受的鹽霧量也最多，因此腐蝕最嚴(yán)重。研究結(jié)果表明：鋼板與水平線成45度角時，每平方米的腐蝕失重量為250
g，鋼板平面與垂直線平行時，腐蝕失重量為每平方米140 g。GB/T
2423.17-93標(biāo)準(zhǔn)規(guī)定：平板狀樣品的放置方法，應(yīng)該使受試面與垂直方向成30度角。

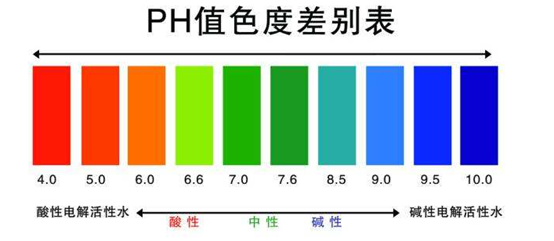

PH值
pH值越低，溶液中氫離子濃度越高，酸性越強(qiáng)腐蝕性也越強(qiáng)。中性鹽霧試驗(NSS)
pH值為6.5~7.2。由于受到環(huán)境因素的影響，鹽溶液的pH值會發(fā)生變化。為此國內(nèi)外的鹽霧試驗標(biāo)準(zhǔn)對鹽溶液的pH值范圍都作了規(guī)定，并提出穩(wěn)定試驗過程中鹽溶液pH值的辦法，以提高鹽霧試驗結(jié)果的重現(xiàn)性。
噴霧方式

鹽霧顆粒越細(xì)，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強(qiáng)。傳統(tǒng)的噴霧方法包括氣壓噴射法和噴塔法，北京雅士林試驗設(shè)備采用的是常規(guī)的塔式噴霧的方法。當(dāng)然不同的噴霧方法對鹽溶液的pH值也會產(chǎn)生影響，對腐蝕強(qiáng)度也會有影響。
|
